UT-2604-220 4口百兆網絡光纖收發器

產品名稱：光纖收發器
規格型號：UT-2604-220
網口數量：4路10/100Base-T(X)以太網口和1路100Base-FX光口
光口：支持SC/FC/ST/SFP、單模/多模可選
電口：支持10/100Mbps、全/半雙工自適應
產品等級：工業級

產品介紹
資料下載

產口概述：

UT-2604-220系列是百兆網絡光纖收發器，提供4路10/100Base-T(X)以太網口和1路100Base-FX光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌面的連接器。

該系列產品支持-40~85℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作，該系列將網絡傳輸?shù)木嚯x極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。

產品特性：

● 采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長

● 支持全雙工或半雙工模式，并帶有自動協商能力

● 10/100Mbps自動適應

● 網口支持全自動交叉識別，無需手動操作開關

● 即插即用，方便使用

● 工作溫度：-40℃～85℃

● 電壓輸入：110/220VAC(88~264VAC)/50-60Hz or 110/220VDC (88~264VDC) ,支持雙電源冗余輸入

規格參數：

規格參數
協議標準	協議	IEEE802.3、IEEE802.3U、IEEE802.3x
接口	光纖端口	1路100Base-FX端口(可選SC、ST、FC、SFP接口)
接口	RJ45端口	4路10/100Base-TX端口，自動偵測，全/半雙工MDI/MDI-X自適應
纖芯直徑	多模	50/125、62.5/125
纖芯直徑	單模	8.3/125、9/125、10/125
傳輸距離	超五類雙絞線	100m
	單模(光纖跳線)	1310nm 20/40/60Km 1550nm 80/100/120Km
	多模(光纖跳線)	1310nm 2Km
交換性能	轉發速率	148810pps
	傳輸模式	存儲轉發
	MAC地址空間	1K
	緩存空間	0.5Mb
	背板帶寬	1.2G
電源需求	輸入電壓	110/220VAC(88~264VAC)/50-60Hz or 110/220VDC (88~264VDC) ，本設備支持雙電源冗余輸入
	功耗	設備額定功率為10W
	接口端子	1個可插拔的6針接線端子
機械特性	外殼	IP40防護等級
	重量	650g
	安裝方式	導軌式安裝或壁掛式安裝

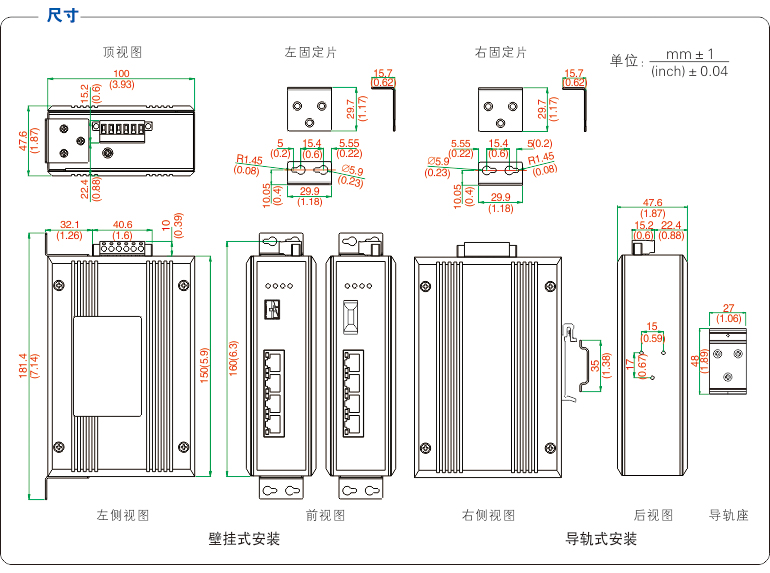

	機械尺寸	150mm x 100mm x 47.6mm
	包裝尺寸	250mmx205mmx55mm
工作環境	工作溫度	-40℃～85℃
	存儲溫度	-40℃ ~ 85℃
	相對濕度	0~95%（無凝露）
行業標準	EMI	FCC Part 15 Subpart B classA, EN55022 class A
行業標準	EMS	IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock)

指標參數：

指標參數
指標參數		100Base-X
指標參數		多模	單模
雙纖發射接收波長		1310	1310	1310	1550
發送單纖（T型號）	發送波長nm	1310	1310	1310	1490
發送單纖（T型號）	接收波長nm	1550	1550	1550	1550
接收單纖（R型號）	發送波長nm	1550	1550	1550	1550
接收單纖（R型號）	接收波長nm	1310	1310	1310	1490
傳輸距離km		2	20	40	80
發射功率dBm		-15~-8	-15~-8	-5~0	-5~0
接收靈敏度dBm(≤)		-32	-34	-34	-34
光飽和度dBm		-3	-3	-3	-3
光損耗度dBm/km		0.5	0.5	0.3	0.25
電口數據收發速率		10/100Mbps

例如：UT-2604RSM-SC-40-220，其中-R-為接收單纖，-SM-為單模，-SC-光纖接口類型為SC頭，-40-傳輸公里數為40km

訂購信息：

訂購信息
產品型號	接口描述		光口類型
產品型號	10/100Base-T(X)	100Base-FX	光口類型
UT-2604SM-SC-220	4路	1路	單模雙纖SC
UT-2604SM-ST-220	4路	1路	單模雙纖ST
UT-2604SM-FC-220	4路	1路	單模雙纖FC
UT-2604MM-SC-220	4路	1路	多模雙纖SC
UT-2604MM-ST-220	4路	1路	多模雙纖ST
UT-2604MM-FC-220	4路	1路	多模雙纖FC
UT-2604P-220	4路	1路	SFP插槽
