產品名稱：防雷器 產品型號：UT-B201 產品功能：視頻防雷
>>> 產品概述：
本雷擊浪涌保護器參照國家標準IEC61643-21:2000 / GB/T18802.21設計。隨著國民經濟的發展，互聯網時代的發展日益月新，互聯網技術發展進步神速。然而，卻不能無視發展中存在這樣或者那樣的問題，安全問題是放在第一位的。日常生活中，雷電對于電子設備的損壞是最嚴重的，靜電產生的威脅也無處不在，為了廣大用戶有一個更安全的使用環境，提高設備可靠性的要求的呼聲也越來越強烈。
適用于控制信號、視頻信號為一體的監控系統信號過電壓防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞。
>>>產品特性：
● 多級保護
● 通流容量大
● 限制電壓低
● 響應時間快
● 插入損耗小
>>>規格參數：
>>>訂購信息：
| 型號 | 信號/接口 | 接口保護等級 | 通訊速率 | 使用環境 | 電源 | ||||
| IN | OUT | 溫度 | 溫度 | ||||||
| -25/70℃ | -40/85℃ | 5-95% | 無源 | 有源 | |||||
| UT-B201 | BNC[K/J] | BNC[K/J] | 5KA-10KA | V | V | V | |||
>>產品規格：
| 工作電壓 | 額定工作電壓 Un | 5V |
| 最大直流工作電壓Uc | 6V | |
| 最大交流工作電壓Uc | 4.2V | |
| 限制電壓 Upl | ≤13V | |
| 工作電流 | 額定工作電流IL | 0.12A |
| 標稱放電電流（8/20 us）In | 5KA | |
| 最大放電電流 In | 10KA | |
| 線的串聯阻抗特性 Ro | 10 Ohm | |
| 線與地之間的電容值Cpe | ≤10pF | |
| 響應時間ta | ＜1 ns | |
| 測試標準 | IEC61000-4-5 | |
| 測試等級 | X | |
| 絕緣電阻 | >1MΩ | |
| 插入損耗（dB） | ≤0.5 dB | |
| 接線形式 | BNC(K/J) | |
| 防靜電等級 | 4級 | |
| 傳輸速率（BPS） | 200M | |
| 工作溫度 | -40℃～85℃ | |
| 外殼防護等級 | IP30 | |
| 外殼材料 | 屏蔽金屬鋁 | |
| 外形尺寸 | 25 x 25 x 88mm | |

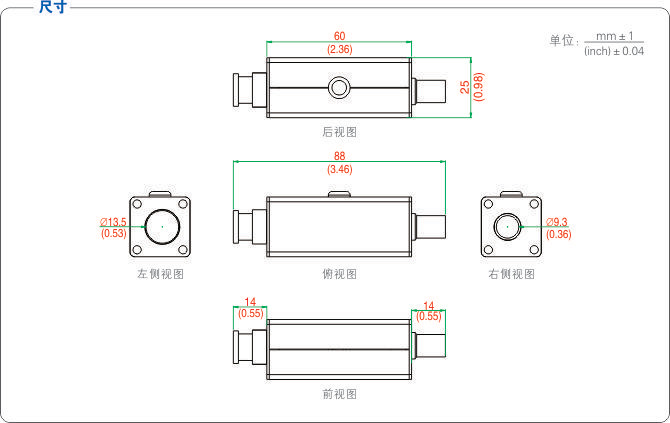

>>>產品尺寸：
>>>工作原理：
雷擊浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將輸出電壓鉗位在設備允許的電壓范圍內，從而確保了運行設備的安全。
>>>安裝使用和維護：
安裝說明：
●將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。
●將保護器接入被保護設備前端，必須連接可靠。
●將保護器的接地線盡可能短地連接到保護接地母線上。
注意事項：
●保護器上有輸入(IN)、輸出(OUT)標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。
●若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。
●用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。
保護器的檢查：
●用萬用表“Ω×1”檔測量保護器輸入芯線與輸出芯線之間的電阻約為10 Ω；若開路，則不正常，應更換保護器。
