產品名稱：防雷器 產品型號：UT-PN102 信號接口：網絡電源二合一
>>>產品概述：
UT-PN102網絡攝像機多功能電涌保護器依據IEC、 GB標準設計和制造， 適用于直流供電、 采用端口的監控?cái)z像機電涌保護。多功能一體化設計，降低了保護成本和安裝難度、減少安裝的占用空間并最大限度的利用等電位保護原理使保護效果大 為改善。產品最大的電流（8/20us）可達10KA，傳輸特性100MHz，插入損耗低，滿足于各種監控?cái)z像機的防雷和過電壓保護的要求。
>>>產品特性：
● 最大放電電流（8/20us）可達10KA
● 反應速度：10-12秒級
● 多功能電涌保護
● 微插入損耗＜1dB
● 電源網絡2合1設計
● 適用范圍：帶云臺網絡攝像機防護
>>>規格參數：
>>>訂購信息：
| 型號 | 電源+網絡 | UT-PN102 |
| 網絡部分 | ||
| 工作電壓（Un） | 8V | |
| 標稱放電電流(In) | 1.5KA | |
| 保護水平 | 1000V | |
| 傳輸速率 | RJ45 | |
| 接頭形式 | ||
| 電源部分 | ||
| 工作電壓(Un) | 24V | |
| 標稱放電電流(In) | 5KA | |
| 最大通流容量(Imax) | 10KA | |
| 保護水平 | 800V | |
| 接頭形式 | 壓接式 | |
| 保護等級 | IP30 | |
>>>產品規格：
| 電源部分 | Ue | 40V DC |
| In | 5kA,+/-~PE | |
| Imax | 10kA ,+/-~PE | |
| Up | 800V,+/-~PE | |
| 額定電流 | 10mA | |
| 電壓保護水平 | Up 1000V, C2:3KV/1.5KA, X-C(PE) | |
| 最大持續運行電壓 | Uc 8V DC | |
| 信號部分 | 沖擊復位時間 | 5ms, 8V, 500mA, X-C(PE) |
| 交流耐受能力 | 1A, 1s, 5次, X-C(PE) | |
| 沖擊耐受能力 | C2:3kV/1.5kA, X-C(PE) | |
| 過載故障模式 | 模式3，X-C(PE) | |
| 傳輸特性 | 電容≤10pF,X-C(PE),插入損耗：≤1dB/100MHz | |
| 串聯電阻 | 2.2Ω ±1% | |
| 使用條件 | 正常使用條件 | |
| IP防護等級 | IP30 | |

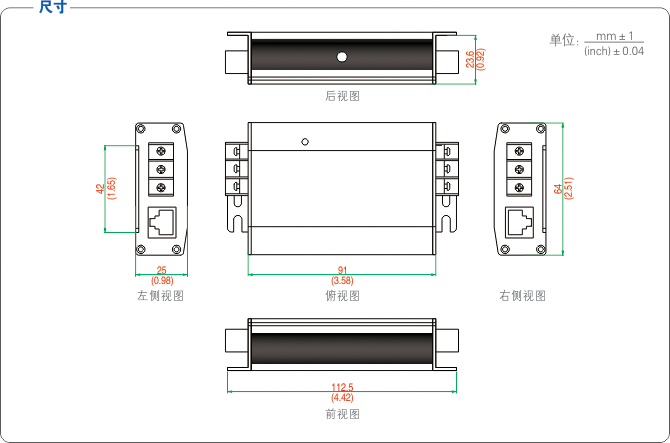

>>>產品尺寸：
>>>產品設計及制造：
◆《低壓配電系統的電涌保護器（SPD）第1部分：性能要求和試驗方法》IEC61643-1：1998/GB18802.1-2002
◆《低壓電涌保護器第21部分：電信和信號網絡的電涌保護器（SPD）--性能要求和試驗方法》IEC61643-21：2000/GB/T18802.21-2004
產品質量認證
◆ISO9001質量體系認證
產品應用標準
◆《建筑物防雷設計規范》GB50057-94(2000年版)；
◆《建筑物電子信息系統防雷技術規范》GB50343-2004。
