產品名稱:RS-232轉TTL 接口轉換器
規格型號:UT-210T
接口特佂：RS-232C 標準接口，TTL/CMOS 兼容
電氣接口：RS-232 端 DB9 孔連接器，TTL 端 DB9
工作模式：異步全雙工差傳動
產品概述：
為了便于配有不同標準串行接口的外部設備或智能儀器之間進行數據通信，必須進行標準串行接口的相互轉換。UT-210T接口轉換器可將RS-232C的串行接口數據發送（TXD）和數據接收（RXD）的信號轉換成TTL/COMS的兼容電平，轉換成TTL的電平為0-3.3V,無需外接電源采用獨特的“RS-232電荷泵”驅動， 不需要靠初始化RS-232串口可得到電源， 內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號 (如RTS、DTR等)， 從而保證了RS-232在全雙工方式下編寫的程序無需更改便可在TTL方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps。
產品特性：
●接口特佂：RS-232C 標準接口，TTL/CMOS 兼容
●電氣接口：RS-232 端 DB9 孔連接器，TTL 端 DB9
●工作模式：異步全雙工差傳動
●傳輸介質：雙絞線雙或 STP
●傳輸速率：300-115.2KBPS
●尺寸：63mm X33mmX17mm
● 工作環境：-20 到 70℃ 濕度 5%到 95%
●傳輸距離：5M
訂購信息：
| 型號 | UT-210T | |
| 信號/接口 | RS-232 | DB9母頭 |
| TTL3.3V | DB9公頭 | |
| 接口保護 | RS-232 | ±3KV ESD |
| TTL | 3.3V | |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -25℃~70℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |

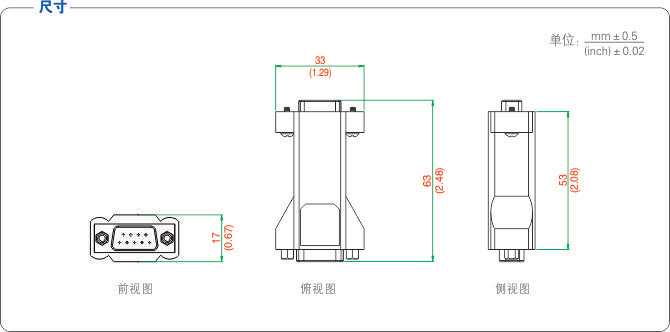

產品尺寸：

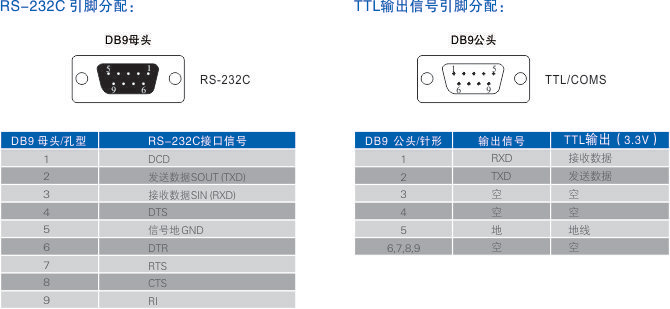

連接器和信號：
